технические характеристики
|
|
|
|
|
М
|
В
|
D
|
L
|
Ls
|
Е
|
Н
|
Do
|
|
|
|
|
|
внешний
|
длина
|
|
глубина
|
глубина
|
диаметр
|
|
|
|
|
длина
|
диаметр
|
анкера,
|
длина
|
завинчивания,
|
анкеровки,
|
сверла,
|
вес 1000
|
|
Обозначение
|
резьба
|
резьбы, мм
|
анкера, мм
|
мм
|
болта, мм
|
мм
|
мм
|
мм
|
штук, кг
|
|
|
|
10х72
|
М6
|
11,00
|
8,00
|
25,00
|
G + E
|
6,00-11,00
|
25,00
|
8,00
|
6,80
|
|
|
|
10х92
|
М8
|
13,00
|
10,00
|
30,00
|
G + E
|
8,00-13,00
|
30,00
|
10,00
|
12,20
|
|
|
|
10х112
|
М10
|
15,00
|
12,00
|
40,00
|
G + E
|
10,00-15,00
|
40,00
|
12,00
|
22,80
|
|
|
|
10х132
|
М12
|
19,00
|
15,00
|
50,00
|
G + E
|
12,00-19,00
|
50,00
|
15,00
|
46,30
|
|
|
|
10х152
|
М16
|
25,00
|
20,00
|
65,00
|
G + E
|
16,00-25,00
|
65,00
|
20,00
|
96,80
|
|
|
|
10х182
|
М20
|
33,00
|
25,00
|
80,00
|
G + E
|
20,00-33,00
|
80,00
|
25,00
|
192,00
|
|
|
|
|
G - толщина прикрепляемого материала, мм
|
|
|
|
|
|
|
мин.
|
К1
|
К2
|
С1+С2
|
|
|
мин.
|
мин.
|
|
|
толщина
|
мин.
|
мин.
|
допустимый
|
макс. крутящий
|
вырыв.
|
срезающая
|
|
|
строительного
|
краевое
|
межосевое
|
изгибающий
|
момент при
|
сила, кН
|
сила, кН
|
|
Обозначение
|
элемента, мм
|
расст., мм
|
расст., мм
|
момент, Нм*
|
анкеровке, Нм
|
бетон В 25
|
бетон В 25
|
|
|
|
10х72
|
38,0
|
50,0
|
100,0
|
225,0
|
5,1
|
4,0
|
1,3
|
1,5
|
|
|
|
10х92
|
45,0
|
60,0
|
120,0
|
270,0
|
12,5
|
8,0
|
1,8
|
2,4
|
|
|
|
10х112
|
60,0
|
80,0
|
160,0
|
360,0
|
17,8
|
15,0
|
2,9
|
2,5
|
|
|
|
10х132
|
75,0
|
100,0
|
200,0
|
450,0
|
36,8
|
35,0
|
4,3
|
3,5
|
|
|
|
10х152
|
98,0
|
130,0
|
260,0
|
585,0
|
74,3
|
60,0
|
5,8
|
7,0
|
|
|
|
10х182
|
120,0
|
160,0
|
320,0
|
720,0
|
140,6
|
120,0
|
9,4
|
8,6
|
|
|
|
|
*При использовании болта класса прочности 8.8
|
|
|
Материал
|
|
Сталь Q215.
|
|
|
Покрытие
|
|
Жёлтый, белый цинк.
|
|
|
Особенности
и
применение
|
|

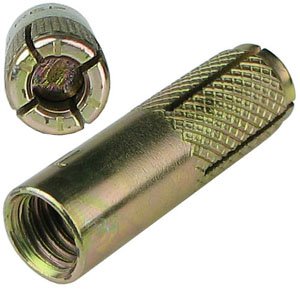

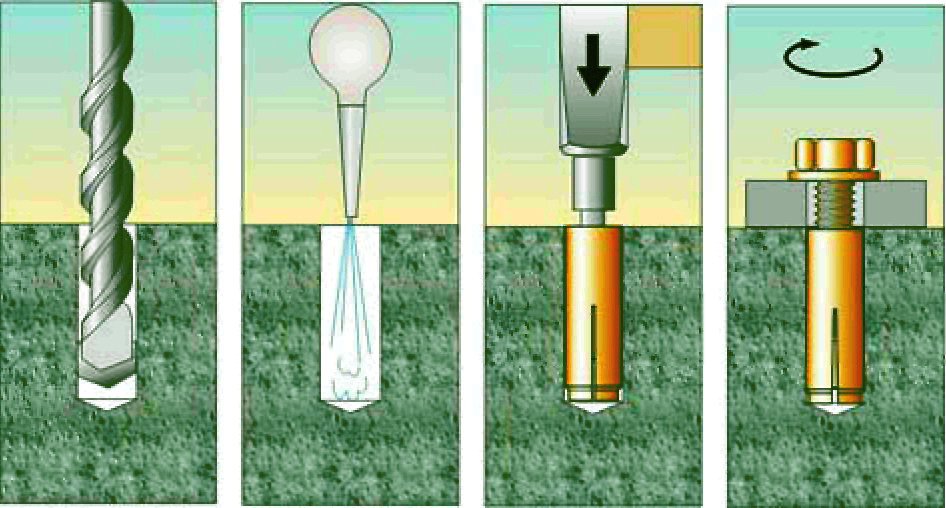

Забиваемый анкер с внутренней резьбой и конусообразным клином. При забивании распорного конуса с помощью специального инструмента втулка расклинивается , после чего можно производить монтаж деталей. Применяется для монтажа в бетоне, природном камне, подвесных потолков, кабель–каналов, систем вентиляции, воздуховодов.
|
|
|
|
|
|
|
