Металлические рамные дюбеля

Версия для печати Металлические рамные дюбеля

Технические характеристики
Производитель OMAX / Tech-Krep / Krep-komp
Область применения по бетону
Материал покрытия оцинкованный / желтый цинк
Описание
Металлические рамный анкер .
Подробнее
Подробное описание
Металлические рамный анкер .


технические характеристики

  D D2 D1 L L1 А К

  диаметр диаметр диаметр длина длина диаметр высота вес 1000
Обозначение анкера, мм винта, мм гайки, мм винта, мм анкера, мм головки, мм головки, мм штук, кг
8х72  7,60-7,90  М5  7,70-7,90  88,0  72,0  10,85-11,20  3,0  19,87

8х92  7,60-7,90   М5   7,70-7,90    108,0 92,0  10,85-11,20   3,0   25,00

8х112  7,60-7,90   М5   7,70-7,90   128,0  112,0  10,85-11,20   3,0   29,17

8х132 7,60-7,90 М5 7,70-7,90   148,0 132,0  10,85-11,20   3,0    34,17

8х152 7,60-7,90 М5 7,70-7,90   168,0  152,0  10,85-11,20   3,0   40,30

10х72 9,60-9,90 М6 9,70-9,90 88,0 72,0 12,85-13,20 3,00 35,30

10х92 9,60-9,90 М6 9,70-9,90 108,0 92,0 12,85-13,20 3,00 44,30

10х112 9,60-9,90 М6 9,70-9,90 128,0 112,0 12,85-13,20 3,00 52,80

10х132 9,60-9,90 М6 9,70-9,90 148,0 132,0 12,85-13,20 3,00 59,00

10х152 9,60-9,90 М6 9,70-9,90 168,0 152,0 12,85-13,20 3,00 66,20

10х182 9,60-9,90 М6 9,70-9,90 198,0 182,0 12,85-13,20 3,00 77,10

10х202 9,60-9,90 М6 9,70-9,90 218,0 202,0 12,85-13,20 3,00 83,80

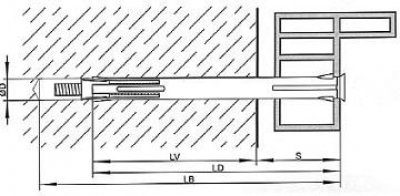

  D0 Т Н G
    мин. глубина мин. макс. мин. мин. мин. мин.
    отверстия глубина полезная вырыв. вырыв. вырыв. срезающая
  диаметр при сквозном анкеровки, глубина, сила, кН сила, кН сила, кН сила, кН
Обозначение сверла, мм монтаже мм мм бетон В 25 кирпич легкий бетон бетон В 25
8х72 8,0 90,0 30,0 42,0 3,70 3,30 1,20 2,70

8х92 8,0 110,0 30,0 62,0 3,70 3,30 1,20 2,70

8х112 8,0 130,0 30,0 82,0 3,70 3,30 1,20 2,70

8х132 8,0 150,0 30,0 102,0 3,70 3,30 1,20 2,70

8х152 8,0 170,0 30,0 122,0 3,70 3,30 1,20 2,70

10х72 10,00 90,0 30,0 42,0 5,50 5,10 1,90 4,90

10х92 10,00 110,0 30,0 62,0 5,50 5,10 1,90 4,90

10х112 10,00 130,0 30,0 82,0 5,50 5,10 1,90 4,90

10х132 10,00 150,0 30,0 102,0 5,50 5,10 1,90 4,90

10х152 10,00 170,0 30,0 122,0 5,50 5,10 1,90 4,90

10х182 10,00 200,0 30,0 152,0 5,50 5,10 1,90 4,90

10х202 10,00 220,0 30,0 172,0 5,50 5,10 1,90 4,90

Материал
   Винт — сталь 1008 / конус — цинковый сплав / втулка — оцинкованная сталь.

Покрытие
   Втулка — белый цинк 12 мкм / винт — жёлтый цинк 5 – 7 мкм.

Особенности
и
применение
   Металлический рамный анкер состоит из металлической разрезанной втулки, винта и конусной гайки со специальными фиксаторами. При вкручивании винта, конус благодаря специалным фиксаторам, равномерно и плавно втягивается во втулку, которая распирается и заклинивается в просверленном отверстии. Блокирующие части по краям дюбеля обеспечивают защиту от воздействия растягивающей и сжимающей нагрузок, особенно в металлических и пластиковых рамах.
Сквозной монтаж. Максимальный момент затяжки 5 Нм. Применяется для монтажа окон ПВХ, алюминиевых рам, дверных коробок, в бетоне, природном камне, полнотелом кирпиче, лёгком бетоне.

Быстрый заказ
8
10
Выберите длину
Наименование Длина Цена Количество Сумма
Металлический рамный дюбель 10х72 72 7.18 руб. - + 7.18 руб.
Металлический рамный дюбель 10х92 92 8.60 руб. - + 8.60 руб.
Металлический рамный дюбель 10х112 112 10.44 руб. - + 10.44 руб.
Металлический рамный дюбель 10х132 132 11.01 руб. - + 11.01 руб.
Металлический рамный дюбель 10х182 182 11.73 руб. - + 11.73 руб.
Металлический рамный дюбель 10х152 152 13.08 руб. - + 13.08 руб.
Металлический рамный дюбель 10х202 202 15.33 руб. - + 15.33 руб.
