Винты с внутренним шестигранником DIN 912

Версия для печати Винты с внутренним шестигранником DIN 912

Технические характеристики
Производитель OMAX / Tech-Krep / Krep-komp
Область применения универсальные
Материал покрытия оцинкованный / белый цинк
Описание

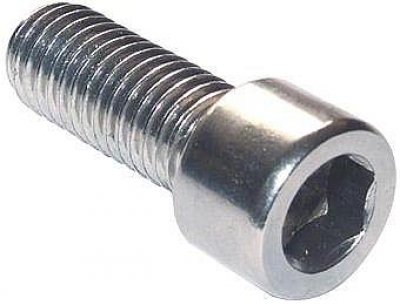

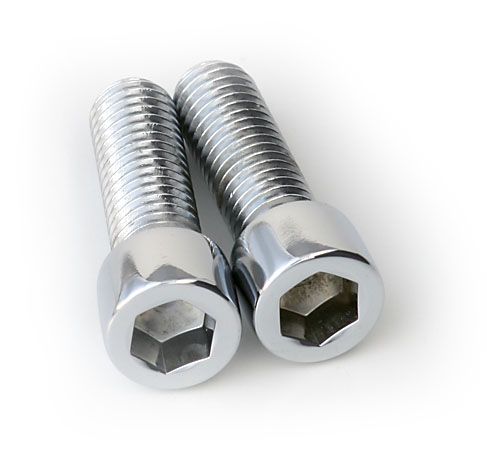

Винт с внутренним шестигранником DIN 912
Подробнее
Подробное описание

Винт с внутренним шестигранником DIN 912






технические характеристики

номинальный
диаметр, мм  М3 М4 М5 М6 М8 М10 М12 М14 М16 М20 М24

Р, мм 0,50 0,70 0,80 1,00 1,25 1,50 1,75 2,00 2,00 2,50 3,00

B, мм 18 20 22 24 28 32 36 40 44 52 60

Dk, мм 5,32-5,50 6,78-7,00 8,28-8,50 9,78-10,00 12,73-13,00 15,73-16,00 17,73-18,00 20,67-21,00 23,67-24,00 29,67-30,00 35,61-60,00

Ds, мм 2,86-3,00 3,82-4,00 4,82-5,00 5,82-6,00 7,78-8,00 9,78-10,00 11,73-12,00 13,73-14,00 15,73-16,00 19,67-20,00 23,67-24,00

e, мм 2,87 3,44 4,58 5,72 6,86 9,15 11,43 13,72 16,00 19,44 21,73

k, мм 2,86-3,00 3,82-4,00 4,82-5,00  5,70-6,00 7,64-8,00  9,64-10,00 11,57-12,00 13,57-14,00  15,57-16,00 19,48-20,00 23,48-24,00

R, мм  0,10 0,20 0,20 0,25 0,40 0,40 0,60 0,60 0,60 0,80 0,80

S, мм  2,50-2,58 3,00-3,08 4,00-4,09 5,00-5,14 6,00-6,14 8,00-8,17 10,00-10,17 12,00-12,21 14,00-14,21 17,00-17,23 19,27-19,00

U, мм  1,30 2,00 2,50 3,00 4,00 5,00 6,00 7,00 8,00 10,00 12,00

W, мм  1,15 1,40 1,90 2,30 3,00 4,00 4,80 5,80 6,80 8,60

10,40




Материал
  Сталь 1008 для класса прочности 4,8 / Сталь 1010 для класса прочности 5,6 / Сталь 1045 для класса прочности 8,8.

Покрытие
  Белый цинк.

Головка
  цилиндрическая
Шлиц
SW

Особенности
и
применение


На шпильке болта DIN 912 нарезана неполная метрическая резьба.

Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных и строительных отраслях совместно с гайками, шайбами соответствующих размеров.

5
6
8
10
12
Выберите длину
Наименование Длина Цена Количество Сумма
Винт с внутренним шестигранником оцинк. 10х20 20 6.10 руб. - + 6.10 руб.
Винт с внутренним шестигранником оцинк. 10х35 35 35.50 руб. - + 35.50 руб.
Винт с внутренним шестигранником оцинк. 10х25 25 7.20 руб. - + 7.20 руб.
Винт с внутренним шестигранником оцинк. 10х30 30 7.50 руб. - + 7.50 руб.
Винт с внутренним шестигранником оцинк. 10х40 40 43.50 руб. - + 43.50 руб.
Винт с внутренним шестигранником оцинк. 10х45 45 46 руб. - + 46 руб.
Винт с внутренним шестигранником оцинк. 10х50 50 10.50 руб. - + 10.50 руб.
Винт с внутренним шестигранником оцинк. 10х60 60 10.55 руб. - + 10.55 руб.
Винт с внутренним шестигранником оцинк. 10х55 55 11.95 руб. - + 11.95 руб.
Винт с внутренним шестигранником оцинк. 10х80 80 15.30 руб. - + 15.30 руб.
Винт с внутренним шестигранником оцинк. 10х70 70 18.50 руб. - + 18.50 руб.
