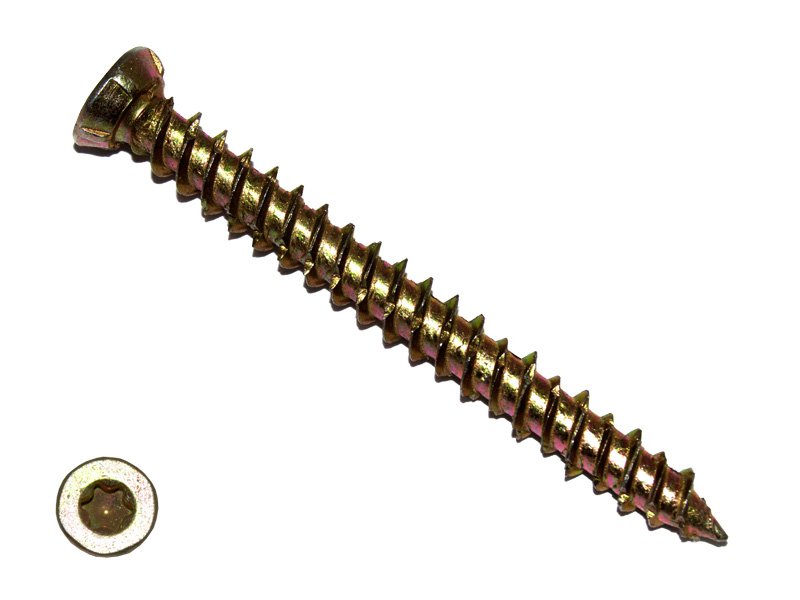

Шуруп-нагель по бетону

Версия для печати Шуруп-нагель по бетону

Технические характеристики

Производитель	OMAX / Tech-Krep / Krep-komp
Область применения	по бетону
Материал покрытия	желтый цинк
Вид головки	потайная

Описание

Применяется для монтажа окон ПВХ, алюминиевого профиля, дерева, дверных коробок к стенам из бетона, кирпича и т. д.

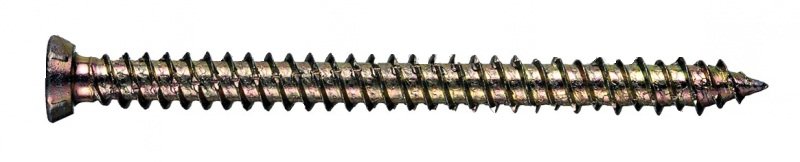

Нагель имеет переменную резьбу (высокая/низкая) и спиралевидные проточки по всей длине резьбы, которые облегчают вкручивание нагеля.
Насечки на головке предотвращают самопроизвольное выкручивание.

Подробнее

Подробное описание

Шуруп по бетону (нагель)

технические характеристики

Обозначение	7,5 х 52	7,5 х 72	7,5 х 92	7,5 х 112	7,5 х 132	7,5 х 152	7,5 х 182

D наружный диаметр, мм	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65

Р шаг резьбы, мм	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75

D1 наружный диаметр, мм	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70

D2 внутренний диаметр, мм	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45

А диаметр головки, мм	10,82-11,80	10,82-11,80	10,82-11,80	10,82-11,80	10,82-11,80	10,82-11,80	10,82-11,80

К высота головки, мм	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20

Шлиц	Torx 30	Torx 30	Torx 30	Torx 30	Torx 30	Torx 30	Torx 30

Q глубина шлица, мм	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70

L длина, мм	50,00-54,00	70,00-74,00	90,00-94,00	110,0-114,0	130,0-134,0	150,0-154,0	180,0-184,0

Диаметр сверла, мм, макс	6,00	6,00	6,00	6,00	6,00	6,00	6,00

Крутящий момент затяжки, Нм	20,00	20,00	20,00	20,00	20,00	20,00	20,00

Мин вырывающая сила, кН (бетон 25)	2,50	2,50	2,50	2,50	2,50	2,50	2,50

Вес 1000 штук, кг	11,00	14,00	18,00	22,00	26,30	30,30	36,20

Материал	Сталь 1022 / твёрдость сердцевины 270 — 300 HV / твёрдость поверхности 450 — 720 HV.

Покрытие	Жёлтый цинк не менее 5 — 7 мкм.

Головка	Потайная усечённая.	Шлиц	Torx 30.

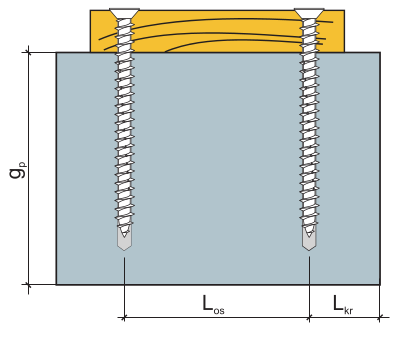

Особенности и применение	Применяется для монтажа окон ПВХ, алюминиевого профиля, дерева, дверных коробок к стенам из бетона, кирпича и т. д. Нагель имеет переменную резьбу (высокая/низкая) и спиралевидные проточки по всей длине резьбы, которые облегчают вкручивание нагеля. Насечки на головке предотвращают самопроизвольное выкручивание. Перед вкручиванием нагеля необходимо предварительно просверлить отверстие в бетоне, кирпиче буром 6 мм, при этом учитывая, что минимальное расстояние от края должно быть 50 — 60 мм. При монтаже окон ПВХ необходимо соблюдать максимальное расстояние между точками крепления = 600мм. При монтаже деревянных и алюминиевых окон = 700 мм. Максимальное расстояние от углов рам до места соединения стоек не должно превышать 100мм.

Быстрый заказ

7,5

Выберите длину

Наименование	Длина	Цена	Количество	Сумма
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х52	52	2.50 руб.	- +	2.50 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х72	72	3.55 руб.	- +	3.55 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х92	92	4.75 руб.	- +	4.75 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х112	112	5.65 руб.	- +	5.65 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х132	132	6.95 руб.	- +	6.95 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х182	182	9.90 руб.	- +	9.90 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х152	152	10.80 руб.	- +	10.80 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х202	202	11.45 руб.	- +	11.45 руб.	Под заказ В корзину
Шуруп-нагель по бетону потайн. голов. Torx 30 желтопасив. 7,5х212	212	11.50 руб.	- +	11.50 руб.	Под заказ В корзину
